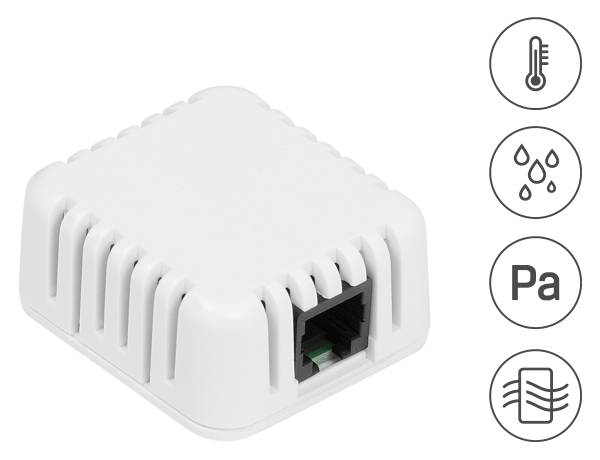

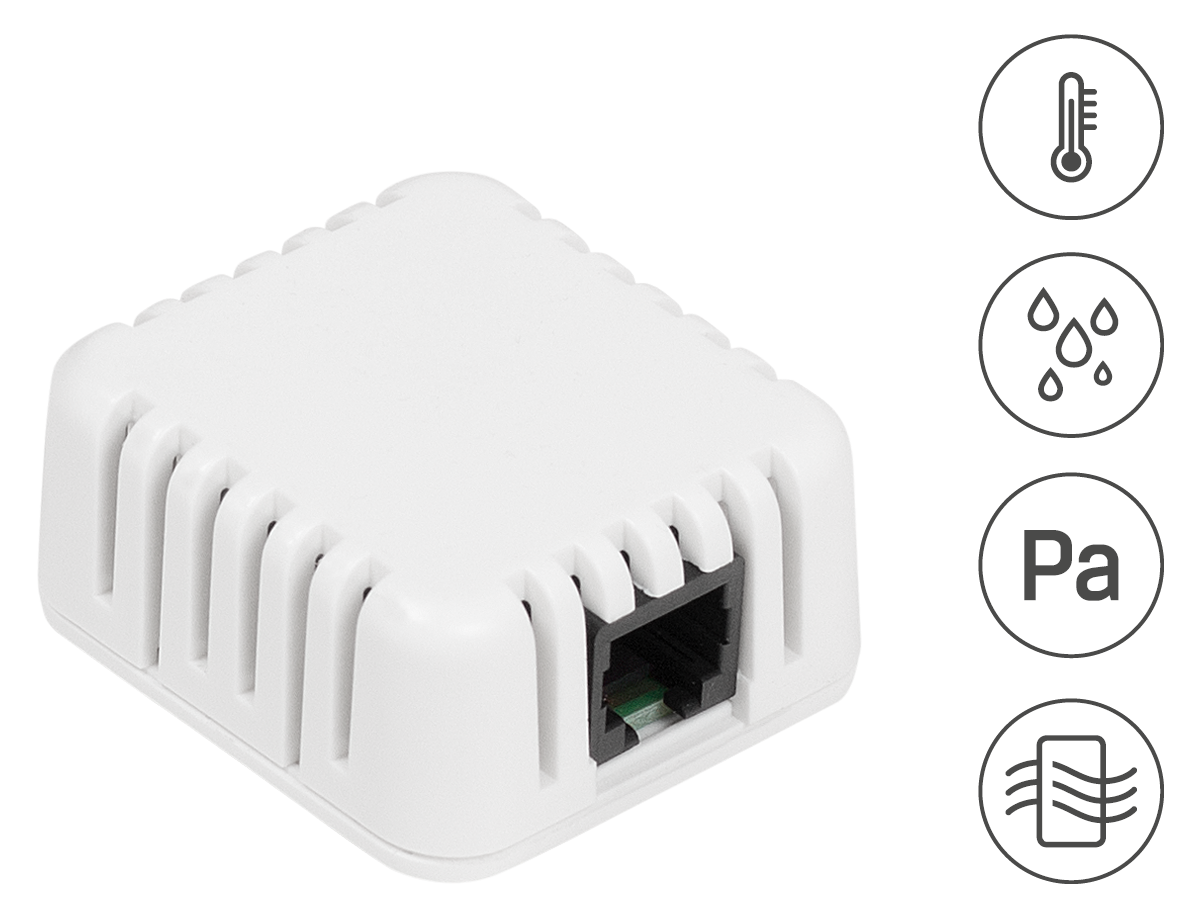

Temperatur, Luftfeuchtigkeit, Luftdruck, TVoc-Sensor (-30 bis 70 °C, 0 bis 100% RH, 300 - 1 000 hPa, 0 - 60 000 ppb), Kunststoff-Box für Innenbereich. Inklusive 3m Kabel. Stecker als Sensor an den RJ11 1W-UNI (4 Sensorwerte).
Beschreibung
Der Sensor THPVoc 1W-UNI misst die Temperatur (-30 bis + 70°C) und die Luftfeuchtigkeit (0-100 %RH - Relative Luftfeuchtigkeit) sowie den Luftdruck (30 000 bis 110 000 Pa) und die Luftqualitätskonzentration (0 bis 60 000 ppb) von flüchtigen organischen Verbindungen - TVOC.
Der Sensor für flüchtige organische Verbindungen misst die TVOC-Konzentration in der Luft (in ppb - parts per billion).

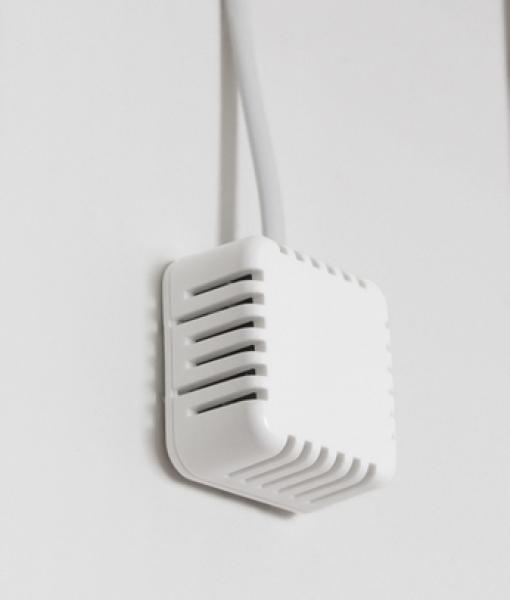

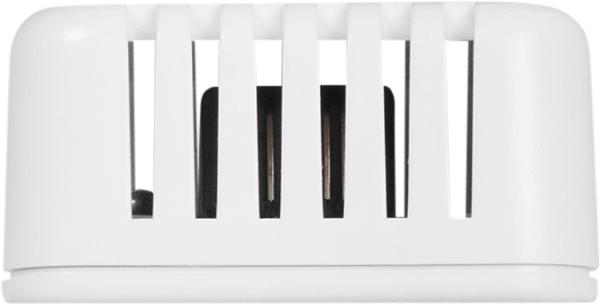

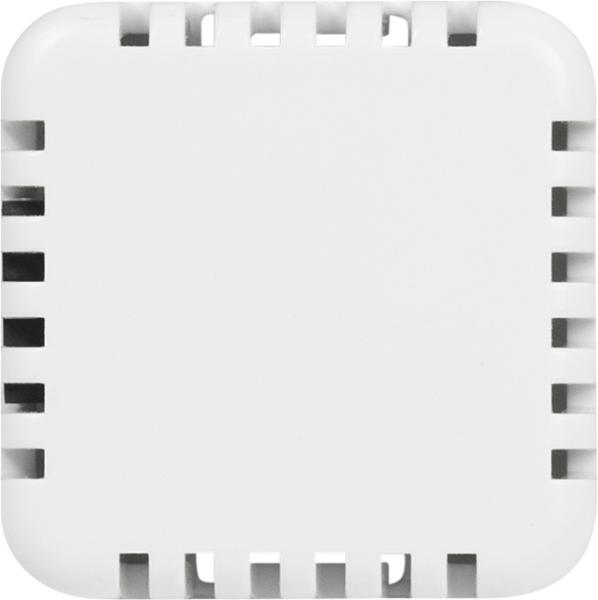

Der Temperatur-, Luftfeuchtigkeits-, Luftdruck- und TVOC-Sensor ist in einem kleinen, eleganten Kunststoffgehäuse untergebracht und kann an der Wand oder an der Decke montiert oder auf einen Schreibtisch gestellt werden. Er ist klein und leicht und kann mit einem Stück doppelseitigem Klebeband befestigt werden. Für den Anschluss wird ein abnehmbares Kabel mit RJ11-Buchsen verwendet. Ein 3 m langes Anschlusskabel ist im Lieferumfang enthalten.
Weitere Daten
Merkmale:
Kommunikationsschnittstelle: 1-Wire-Bus, RJ11-Buchse
Maximale Länge vom aktiven 1-Wire-Anschluss: 30 m
Messbereich: -30 bis +70 °C,
Auflösung - 0,1 °C
Feuchtemessung im Bereich: - 0-100 %RH (Relative Luftfeuchtigkeit)
Messung des atmosphärischen Drucks im Bereich: - 30 000 - 110 000 Pa
Messung der Luftqualität im Bereich: 0 - 60 000 ppb
5 V Stromversorgung über den 1-Wire-Anschluss
Einbau und Verwendung

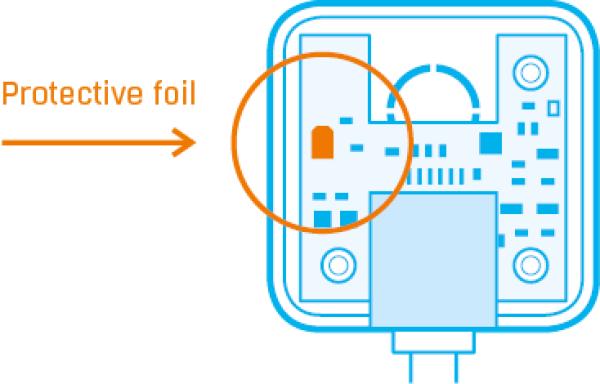

1. Öffnen Sie den Karton und entfernen Sie die Schutzfolie vom Feuchtigkeitsmess-Chip.
Vor dem ersten Gebrauch
2. Schließen Sie den Sensor an ein beliebiges HW-Gruppenüberwachungsgerät an (RJ11-Kabel im Lieferumfang enthalten).
3. Schalten Sie das Gerät ein und suchen Sie nach den Sensoren.
4. Die Werte für Temperatur, relative Luftfeuchtigkeit und Luftdruck sind sofort verfügbar.
5. Der TVOC-Sensor muss zunächst in seiner Umgebung kalibriert werden. Die Kalibrierung dauert 10 Tage; während dieser Zeit ist es notwendig, die Räumlichkeiten regelmäßig und gründlich zu lüften, mindestens zweimal täglich. Außerdem stehen die Werte in ppb erst 10 Sekunden nach dem Einschalten des Sensors zur Verfügung.
Measure Range Accuracy Resolution
Temperature -30–70 °C, ± 0.8 °C in range from +0 °C to + 60 °C, ± 1.0 °C ( -10 °C to +70°C), ± 2.0 °C (- 30 °C to + 80°C)
Auflösung: 0.10
Humidity (relative) 0–100 %RH, 5% RH, 20 - 80%RH non - condensing, 25 °C
Auflösung: 0.30
Pressure 300–1000 hPa, 12 Pa (95 000-105 000 / 25°C)
100 Pa (30 000-110 000 / -20-65 °C)
Auflösung: 0.10
Air quality / TVOC 0–60000 ppb, 15 %
Auflösung: 1.00
Cable length: 3 meter
Galvanic isolation: 0
Units Converter: NO
Calibrated Points: None
Number of values provided: 4
Operating environment:
-30°C – 70°C / 0%RH – 100%RH
Storage environment:
-50°C – 70°C / 0%RH – 100%RH
Dimensions:
40 x 40 x 20 (WxHxD) / 35g
Warranty:
24 months
Netzteil: 5V, Verbrauch ca. 15mA
